MEGI^®-Konen - MEGI^®-Konuslager

Für die elastische und abreißsichere Lagerung von Motoren, Aufbauten und Kabinen.

Belastungsarten /-richtungen:

• Druck
• Zug
• Schub
• Kombinationen (Druck/Schub/Zug)

Statische Belastungsgrenzen:

• Druck: 17 kN

Ausführungen:

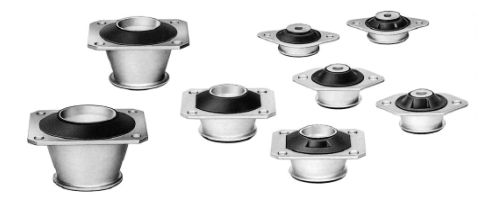

MEGI^®-Konen sind in den Ausführungen mit quadratischem Flansch mit 4 Befestigungsbohrungen oder mit ovalem Flansch mit 2 Befestigungsbohrungen verfügbar.

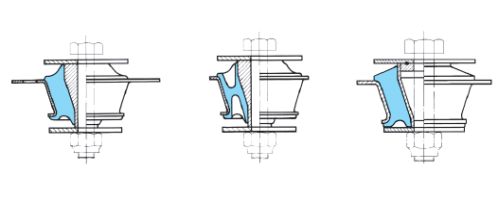

Durch die geschickten Formen des Elastomerkörpers, lassen sich unterschiedliche Steifigkeiten in X- und Y-Richtung realisieren.
Jede Ausführung gibt es in den Härten weich, mittel und hart.

Detaillierte technische Daten wie Abmessungen und Belastungswerte entnehmen Sie bitte dem Auszug aus dem MEGI^®-Katalog über den folgenden Link:

Datenblatt:                   MEGI^®-Konen

Für eine Suche nach einer bestimmten MEGI® Artikelnummer nutzen Sie bitte die Suchfunktion oben auf der Website.

Einsatzbeispiele:

Lagerung von:

• Kabinenlager, Führerhäuser
• Aggregaten, E- und Verbrennungsmotoren
• Kompressoren und Pumpen
• Rüttel- und Vibrationsmaschinen
• Karosserieaufbauten

Besondere Eigenschaften:

• abreißsicher
• auf Zug belastbar
• mechanische Anschläge durch die Unterlegscheiben
• durch Unterlegscheiben axial progressiv
• erhöhtes Anziehdrehmoment durch Vollkern möglich
• sehr gute horizontale Führung
• optional unterschiedliche Horizontalsteifigkeiten

Hinweise:

• Festigkeitsklasse der zentralen Verschraubung: 5
• Andere Festigkeitsklasse auf Anfrage
